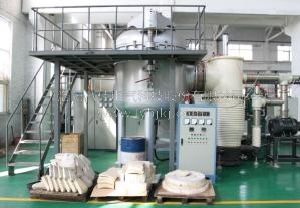

真空速凝爐結構說明 　　真空速凝爐結構大家了解嗎。如果不是太了解，今天小編就帶大家了解下。 　　1、真空速凝爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。 　　2、真空系統：真空速凝爐由油擴散泵、羅茨泵、機械泵配電磁壓差閥（防止因突然停電、機械泵油倒灌）充氣閥、放氣閥、真空蝶閥、真空壓力表（±Pa）波紋管、真空管路和支架等組成。 　　3、液壓系統：采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺（測距精度0.02mm）、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　4、水冷系統：由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　5、溫控系統：采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　6、真空速凝爐充氣系統：由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　在選擇真空甩帶爐的時候要注意哪些方面 　　隨著社會的發展，人們對產品的要求開始精益求精。作為基礎的工序，對熱處理的精度要求也越來越重視，真空熱處理的發展慢慢的走進了人們的視線，開始對真空熱處理的重要性有了更直觀的了解，因此，甩帶爐行業得到了充分的發展環境，也開始被更多的人去關注。真空甩帶爐使用安全可靠，可實現自動化操作，對環境的污染小等特點。 　　那么，我們在選擇真空甩帶爐的時候要注意哪些方面才能選擇出合適的產品呢？ 　　1、選擇真空甩帶爐要根據自己產品的化學成分和所需要的高的加熱溫度，在極限真空度方面必須滿足金屬氧化物與碳化物平衡分解壓的關系并且要設置一定的余量，不要只是一味的追求高的真空度，真空度過高不僅會造成合金元素的揮發還會造成設備的配置提高以致于投資費用增加。 　　2、其次要根據熱處理材料所需的冷卻形式。真空甩帶爐的冷卻方式有油冷和氣冷。目前主要為氣冷，氣冷對熱處理零件基本沒有任何污染和不良影響，處理后零件表面潔凈不需要清洗。油冷表面有微滲碳問題，對質量有一定的影響，所以在滿足冷卻速度的條件下一般選氣冷淬火。氣冷的冷卻速度主要受氣壓、流速與氣流的形式和分布等因素的影響，在進行選擇時要***考慮。一般情況氣壓高、流速大、冷卻速度快。另外氣冷時換熱器冷卻水的流量大小對于實際冷卻有明顯的影響。不過有的材料卻只能用油冷的方式進行淬火，在氣冷的情況下無法達到其熱處理的工藝水平。所以在選擇冷卻形式的時候更要根據材料的類型進行選擇。 　　3、加熱元件的選擇。真空甩帶爐加熱元件的形式和材料有一定的不同，一般以板式和棒式為主，材料為高強度石墨。但是近年來碳碳復合材料的出現以其較大的技術優勢有取代石墨的趨勢。同樣功率的情況下碳碳復合材料厚度薄相對蓄熱小有利于提高冷卻速度。但是有的材料在高溫下會和C進行反應，會改變其本質，因此這種情況下就無法選擇以C為主材料的加熱元件，而應選擇不銹鋼或者鉬等金屬材料作為加熱元件。 　　4、功能。購買真空甩帶爐還要考慮工藝的通用性，即淬火回火使用溫度范圍要寬。特別是處理高合金鋼，回火溫度較高并且淬火后不出爐直接進行回火十分方便。 　　5、控制系統?？刂葡到y(tǒng)是真空甩帶爐的核心部分，要確保其可靠性和完善性。有監控、故障顯示、記錄等功能。 　　6、其它密封性和真空系統配置的可靠性也是選購真空熔煉爐的重要環節。設備造型時不可僅僅從形式力求繁雜，一定要在對比的基礎上力求可靠。
